功能描述

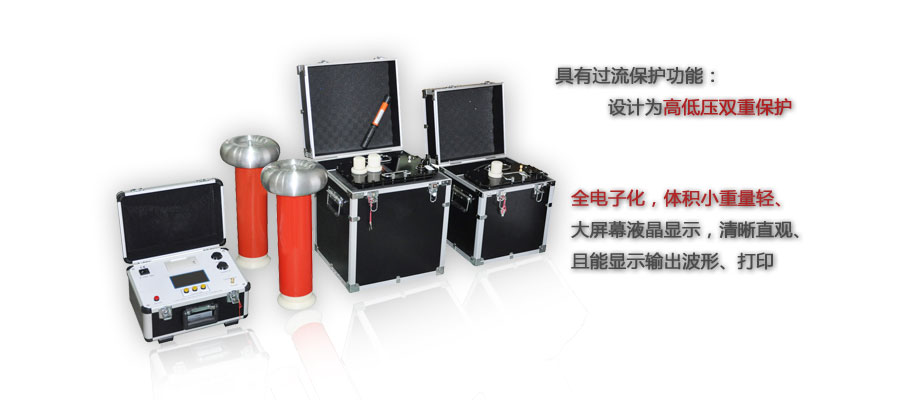

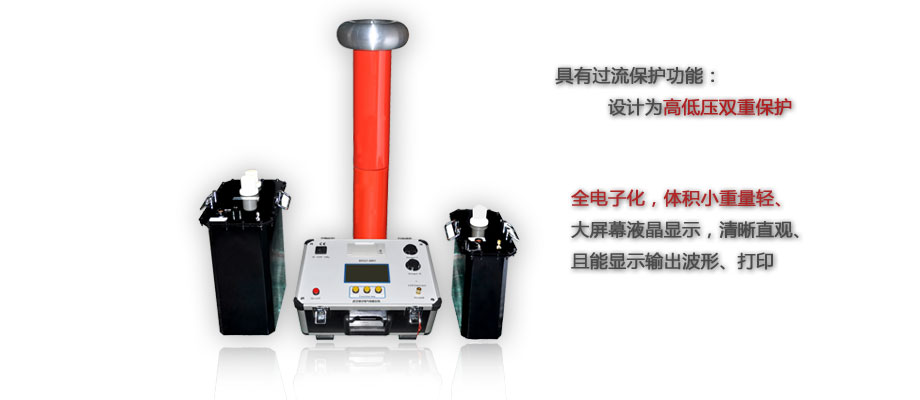

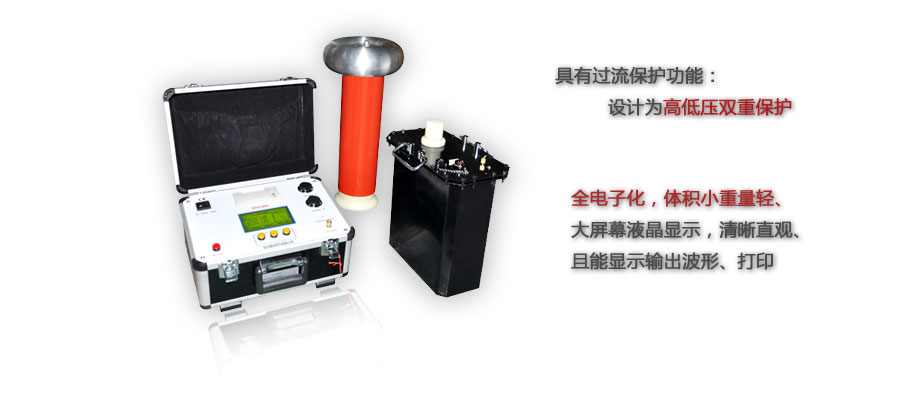

BOVLF 超低頻高壓發生器接合了現代數字變頻先進技術,采用微機控制,升壓、降壓、測量、保護完全自動化.由于全電子化,所以體積小重量輕、大屏幕液晶顯示,清晰直觀、且能顯示輸出波形、打印試驗報告.設計指標完全符合《電力設備專用測試儀器通用技術條件,第4部分:超低頻高壓發生器通用技術條件》電力行業標準,使用十分方便.

現在國內外均采用機械式的辦法進行調制和解調產生超低頻信號,所以存在正弦波波形不標準,測量誤差大,高壓部分有火花放電,設備笨重,而且正弦波的二,四象限還需要大功率高壓電阻進行放電整形,所以設備的整體功耗較大.從國內外多年的理論和實踐證明,用0.1Hz超低頻耐壓試驗替代工頻耐壓試驗,不但能有同樣的等效性,而且設備的體積大為縮小,重量大為減輕 ,理論上容量約為工頻的五百分之一,且操作簡單,與工頻試驗相比優越性更多.這就是為什么發達國家普遍采用這一方法的原因.

國家發改委已制定了《35kV及以下交聯聚乙烯絕緣電力電纜超低頻(0.1Hz)耐壓試驗方法》行業標準.我國正在推廣這一方法,本儀器是根據我國這一需要研制而成的.可廣泛用于電纜、大型高壓旋轉電機的交流耐壓試驗之中.

產品別名

程控超低頻高壓發生器、超低頻高壓發生器、光控超低頻高壓發生器、 0.1hz超低頻高壓發生器、 0.1hz程控超低頻高壓發生器

儀器特點

1、額定電壓小于或等于50kV的超低頻采用單聯結構(一臺升壓器);大于50kV的超低頻采用串聯結構(兩臺升壓器串聯),使整體重量大大減輕,帶載能力增強,而且兩臺升壓器可單獨作低電壓等級的超低頻使用.

2、電流、電壓、波形數據均直接從高壓側采樣獲得,所以數據準確.

3、具有過壓保護功能,當輸出超過所設定的限壓值時,儀器將停機保護,動作時間小于20ms.

4、具有過流保護功能:設計為高低壓雙重保護,高壓側可按設定值進行精確停機保護;低壓側的電流超過額定電流時將進行停機保護,動作時間都小于20ms.

5、高壓輸出保護電阻設計在升壓體內,所以外面不需另接保護電阻.

6、由于采用了高低壓閉環負反饋控制電路,所以輸出無容升效應.

技術參數

型號

額定電壓

帶載能力

電源保險管

產品結構、重量

BOVLF-30/1.1

30kV

（峰值）

0.1Hz,≤1.1µF

5A

控制器：4㎏

升壓器：25㎏

0.05Hz,≤2.2µF

0.02Hz,≤5.5µF

BOVLF-40/1.1

30kV

（峰值）

0.1Hz,≤1.1µF

6A

控制器：4㎏

升壓器：35㎏

0.05Hz,≤2.2µF

0.02Hz,≤5.5µF

BOVLF-50/1.1

50kV

（峰值）

0.1Hz,≤1.1µF

7A

控制器：4㎏

升壓器：50㎏

0.05Hz,≤2.2µF

0.02Hz,≤5.5µF

BOVLF-60/1.1

60kV

（峰值）

0.1Hz,≤1.1µF

10A

控制器：4㎏

一級升壓器（30kV）：25㎏

二級升壓器（30kV）：45㎏

0.05Hz,≤2.2µF

0.02Hz,≤5.5µF

BOVLF-70/0.5

70kV

（峰值）

0.1Hz,≤0.5µF

10A

控制器：4㎏

一級升壓器（30kV）：25㎏

二級升壓器（40kV）：50㎏

0.05Hz,≤1µF

0.02Hz,≤2.5µF

BOVLF-80/0.5

80kV

（峰值）

0.1Hz,≤0.5µF

12A

控制器：4㎏

一級升壓器（30kV）：25㎏

二級升壓器（50kV）：50㎏

0.05Hz,≤1µF

0.02Hz,≤2.5µF

400-0808-827

BOVLF超低頻高壓發生器

型號	額定電壓	帶載能力	電源保險管	產品結構、重量
BOVLF-30/1.1	30kV （峰值）	0.1Hz,≤1.1µF	5A	控制器：4㎏升壓器：25㎏
		0.05Hz,≤2.2µF
		0.02Hz,≤5.5µF
BOVLF-40/1.1	30kV （峰值）	0.1Hz,≤1.1µF	6A	控制器：4㎏升壓器：35㎏
		0.05Hz,≤2.2µF
		0.02Hz,≤5.5µF
BOVLF-50/1.1	50kV （峰值）	0.1Hz,≤1.1µF	7A	控制器：4㎏升壓器：50㎏
		0.05Hz,≤2.2µF
		0.02Hz,≤5.5µF
BOVLF-60/1.1	60kV （峰值）	0.1Hz,≤1.1µF	10A	控制器：4㎏一級升壓器（30kV）：25㎏二級升壓器（30kV）：45㎏
		0.05Hz,≤2.2µF
		0.02Hz,≤5.5µF
BOVLF-70/0.5	70kV （峰值）	0.1Hz,≤0.5µF	10A	控制器：4㎏一級升壓器（30kV）：25㎏二級升壓器（40kV）：50㎏
		0.05Hz,≤1µF
		0.02Hz,≤2.5µF
BOVLF-80/0.5	80kV （峰值）	0.1Hz,≤0.5µF	12A	控制器：4㎏一級升壓器（30kV）：25㎏二級升壓器（50kV）：50㎏
		0.05Hz,≤1µF
		0.02Hz,≤2.5µF
