1.
試驗變壓器做被試品的工頻耐壓試驗使用接線原理圖見.

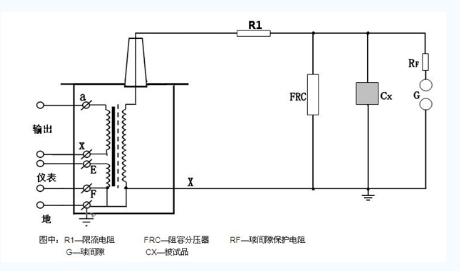

圖6:被試品工頻耐壓試驗接線圖
工頻耐壓試驗中限流電阻R1應根據試驗變壓器的額定容量來選擇.如高壓側額定輸出電流在100~300mA時,可取0.5~1Ω/V(試驗電壓);高壓側額定輸出電流為1A以上時,可取1Ω/V(試驗電壓).常用水電阻作為限流電阻,管子長度可按150kV/m考慮,管子粗細應具有足夠的熱容量(水阻液配制方法:用蒸餾水加入適量硫酸銅配制成各種不同的阻值).
球間隙及保護電阻:當電壓超過球間隙整定值時(一般取試驗電壓的110%~120%),球間隙放電,對被試品起到保護作用.球間隙保護電阻可按1Ω/V(試驗電壓)選取.
在工頻耐壓試驗中,低電壓側測量電壓(儀表電壓)不是非常準確的,其原因是由于試驗變壓器存在著漏抗,在這個漏抗上必然存在著壓降或容升,使試品上的電壓低于或高于低壓側測量電壓表上反映出來的電壓.工頻耐壓試驗時,被試品上的電壓高于試驗變壓器的輸出電壓,也就是所謂容升現象.感應耐壓試驗時,試驗變壓器的漏抗必然存在著壓降.為了準確測量被試品上所施加的電壓,因此常在高壓側接入FRC阻容分壓器來測量電壓.
2.試驗變壓器在做被試品的直流耐壓或泄露試驗時接線原理圖如圖.
注:此試驗應先抽出短路桿"D",圖中所示.

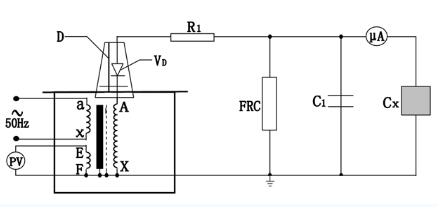

高壓直流泄露試驗接線圖
圖中:VD-高壓硅堆 R1-限流電阻 C1-高壓濾波電容
FRC-阻容分壓器 CX-被試品 μA-帶保護微安表
泄露試驗中限流電阻R1選擇在額定輸出電壓時,輸出端短路電流不超過高壓硅堆的最大整流.如電壓硅堆的最大整流電流為100mA時用于60kV的試驗裝置中,限流電阻按R1=60/0.1=600kΩ選擇.限流電阻還應具有足夠的容量和沿面放電距離.高壓濾波電容C1一般選擇在0.01~0.1μF,當被試品的電容量很大時,C1可省略不用.
