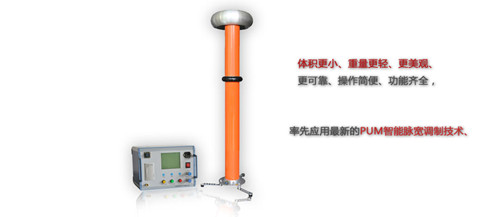

BOZG-II直流高壓發生器

一、簡介：

BOZG-II系列直流高壓試驗器是根據新的中國電力行業標準DL/T848.1-2004《直流高壓發生器通用技術條件》設計制造的新一代便攜式直流高壓試驗器。主要適用于電力部門、工礦、冶金、鋼鐵等企業動力部門對氧化鋅避雷器、電力電纜、變壓器、發電機等高壓電氣設備進行直流耐壓試驗。



二、主要技術參數特點

1．技術特點：
●機箱采用鋁合金機箱。
●采用中頻倍壓電路，應用PWM脈寬調制技術和大功率IGBT器件。
●采用電壓大反饋，輸出電壓穩定度高，紋波系數≤3%。
●全量程平滑調壓，電壓調節精度好，調節精度≤0.5%，穩定度≤1%，電壓電流誤差±（1.5%±2個字），電流誤差±（1.5%±2個字）。
●升壓電位器零起升壓。
● 0.75UDC1mA功能按鈕，方便氧化鋅避雷器試驗，精度±（2%±2個字）。
●過壓保護采用拔碼設定，一目了然，誤差±2%。
●倍壓采用新型材料，輕巧、堅固。外表涂特種絕緣材料，電氣性能好，防潮能力強。
● ZGF產品符合DL/T848.1-2004技術要求，并經電力部電氣設備質量檢測測試中心型式試驗，嚴格執行企標出廠。

2．技術參數：
2.1一體機

規格 技術參數	60/2	60/3	60/5	120/2	120/3
額定電壓(kV)	60	60	60	120	120
額定電流(mA)	2	3	5	2	3
額定功率(W)	120	180	300	240	360
機箱重量	8	8	8	2	3
倍壓重量	4	4	5	6	6
倍壓高度	440	440	440	535	535
電壓測量精度	數顯表 ±(1.5%讀數±2個字)
電流測量精度	數顯表 ±(1.5%讀數±2個字)
波紋系數	≤0.5%
電壓穩定度	隨機波動，電源電壓變化±10%時≤1%
過載能力	空載電壓可超出額定電壓10%使用10分鐘 最大充電電流為1.25倍額定電流
電源	單相交流50HZ  220V±10%
工作方式	間斷使用
	一次連續時間最長為10分鐘
工作環境	溫度： 0~40℃
	相對濕度：室溫為25℃時不大于85%（無凝露）
	海拔高度：1500米以下
結構特點	環氧玻璃鋼電氣絕緣倍壓筒
	空氣絕緣、無泄漏之慮
操作箱特點	高精度0.75UDC1mA單觸按鈕（精度≤2.0%） 最適合氧化鋅避雷器試驗
	過壓保護采用撥置，一目了然
	機箱倍壓放置一個鋁合金箱,整機一手可提

  注：因產品不斷更新，不另行通知，以實樣為準，本公司保留解釋權.



七、產品成套性
1．控制箱 1臺
2．高壓倍壓筒 1節
3．使用說明書 1份
4．產品檢驗合格證 1份
5．備用熔斷絲 若干個
6．電源電纜 1根
7．專用接地線 1組
8．放電棒 1根
9．限流電阻 1根
10.微安表 1套
