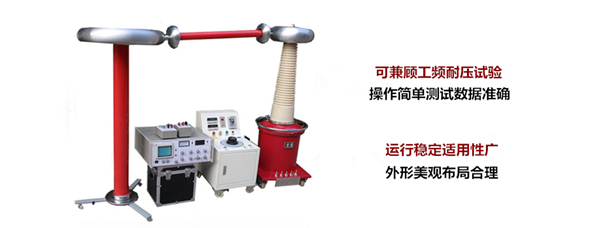

BOC-2008無局放耐壓成套試驗裝置
功能簡述：
BOC-2008無局放耐壓成套試驗裝置，適用于供配電系統，電力變壓器制造廠、工礦企業、科研部門等，對各種高壓電氣設備、電器元件、絕緣材料進行工頻或直流高壓下的絕緣強度試驗，是高壓試驗中必不可少的重要設備。巧妙的將無局放試驗裝置（變壓器控制部分）和局部放電檢測儀結為一體，外觀亮麗輕巧，使測試過程更加方便簡單。
BOC-2008無局放耐壓成套試驗裝置，是近年來博試電氣新研制生產的又一新穎局部放電檢測試驗設備。廣泛適用于變壓器、互感器、高壓開關、氧化鋅避雷器、電力電纜等各種高電壓電工產品的局部放電的測量，產品的型式試驗，絕緣的運行監督等。本儀器檢測靈敏度高，試樣電容覆蓋范圍大，適用試品范圍廣，輸入單元（檢測阻抗）配備齊全，頻帶組合多。儀器經適當定標后能直讀放電脈沖的放電量。指針式表頭和數字式表頭同時顯示，指針式表頭能按需要方便地選擇對數刻度或線性刻度指示。
儀器特點
1、無局放試驗變壓器 BOJF-10KVA/100KV
2、無局放調壓控制臺 BOTW-10KVA/220V
3、隔離濾波變壓器 BOGLB-10KVA/200V
4、耦合電容器 BOWF-100KV
5、無局放保護電阻 BOXR-100KV/8K
6、局部放電檢測儀 BOC2008
技術參數
1、控制臺
（1）電源輸入：AC220V/380V ±10%
（2）容 量：10KVA—500KVA
（3）輸入電流：45--1350A
（4）輸出電壓：0—250--630V
（5）輸出電流：0-40-850A
（6）電壓測量精度：±0.5%
（7）電流測量精度：±0.5%
2、局放儀
（1）可測試品的電容量范圍6PF—250μF
（2）檢測靈敏度
|
輸入單元序號
|
調諧電容
|
單位
|
靈敏度（微微庫）（不對稱電路）
|
|
1
|
6-25-100
|
微微法
|
0.02
|
|
2
|
25-100-400
|
微微法
|
0.04
|
|
3
|
100-400-1500
|
微微法
|
0.06
|
|
4
|
400-1500-6000
|
微微法
|
0.1
|
|
5
|
1500-6000-25000
|
微微法
|
0.2
|
|
6
|
0.006-0.025-0.1
|
微 法
|
0.3
|
|
7
|
0.025-0.1-0.4
|
微 法
|
0.5
|
|
8
|
0.1-0.4-1.5
|
微 法
|
1.0
|
|
9
|
0.4-1.5-6.0
|
微 法
|
1.5
|
|
10
|
1.5-6.0-25
|
微 法
|
2.5
|
|
11
|
6.0-25-60
|
微 法
|
5.0
|
|
12
|
25-60-250
|
微 法
|
10
|
|
7R
|
電 阻
|
|
0.5
|
（3）放大器頻帶：
低端：10KHZ、20KHZ、40KHZ任選
高端：80KHZ、200KHZ、300KHZ任選
（4）放大器增益調節：粗調六檔，檔間增益20±1db；細調范圍≥20db
（5）時間窗
窗寬：可調范圍15゜～150゜
窗位置：每窗可旋轉0゜～170゜
兩個時間窗可分別開或同時開
（6）放電量表：
指針式表頭：對數刻度1-10-100誤差＜±5%（以滿刻度計）
線性刻度0-100 誤差＜±5%（以滿刻度計）
數字表頭：以31/2LED數字顯示
誤差＜±5%（以滿刻度計）
（7）橢圓時基：
頻率50HZ、100HZ、150HZ、200HZ、400HZ
橢圓旋轉：以30゜為一檔，可作120゜旋轉。
顯示方式：橢圓——直線
（8）試驗電壓表：
量程：0-100KV（可擴展）
顯示：31/2數字電壓表指示
精度：優于±5%（以滿刻度計）
（9）內、外零標功能
3、無局放工頻試驗變壓器
（1）額定容量：10--500KVA
（2）原邊額定電壓：200-600V 原邊額定電流：50-850A
（3）副邊輸出電壓：100-500KV 副邊額定電流：100-1000mA
（4）空載電流：5%
（5）波形畸變率：≤3%
（6）測量繞組電壓：100-500V 測量電壓比：1:1000
（7）過壓能力：在110%UH時間60S下過電壓不造成試驗變壓器絕緣損壞，此時波形畸變率≤5%
（8）絕緣水平：低壓端工頻耐5KV/min
（9）介質損耗：≤0.5%
（10）局部放電量：100%UH下小于5PC，80%UH下小于3PC
4、耦合電容器
（1）額定電壓：100-500KV
（2）電容量：500-1000PF
（3）分壓比：1000:1
（4）介質損耗：<0.2%
（5）測量精度：≤±1%
5、隔離濾波變壓器
（1）輸入電壓：200-600V±10%
（2）輸出電壓：200-600V±10%
（3）額定容量：10-500KVA
（4）空載損耗：≤5%
（5）阻抗電壓：≤5%
（6）阻尼電阻功率：20-10000W
（7）衰減特性：10KHZ-100KHZ>20DB,100KHZ-30MHZ>60DB
